Pompes à vide sont des outils essentiels utilisés dans diverses industries, de l'automobile aux applications industrielles, et ils sont particulièrement cruciaux pour maintenir une pression efficace du système. Cependant, un problème courant qui peut survenir lors de l'utilisation d'une pompe à vide est huile aspirée dans le tuyauCe phénomène peut entraîner une réduction de l'efficacité de la pompe, une contamination du système de vide et même des dommages à l'équipement. Dans cet article, nous verrons pourquoi cela se produit, comment l'éviter et des conseils de maintenance pratiques pour garantir le bon fonctionnement de votre pompe à vide.
Comprendre le fonctionnement des pompes à vide
Qu'est-ce qu'une pompe à vide ?
UN pompe à vide Il s'agit d'un dispositif mécanique qui élimine les molécules de gaz d'un volume scellé, créant ainsi un vide. Il s'agit d'un élément essentiel des systèmes où le maintien d'une basse pression est essentiel, comme dans la réfrigération, le CVC, les servofreins automobiles et les applications de laboratoire.
La pompe à vide comporte quelques composants clés :
- Corps de pompe:Abrite les pièces internes.
- Réservoir de pétrole:Dans les pompes à vide lubrifiées à l’huile, l’huile est utilisée pour sceller et lubrifier les composants mobiles, augmentant ainsi le niveau de vide atteignable.
- Tuyaux:Connecter la pompe à vide au système à évacuer.
L'efficacité de la pompe à vide dépend en grande partie de la lubrification et de l'absence de contamination de ses composants internes. Pompes à palettes rotatives lubrifiées à l'huile, par exemple, comptent sur l’huile pour garantir que les aubes glissent en douceur et créent une bonne étanchéité contre la paroi de la pompe.
Pourquoi l’huile est-elle nécessaire dans les pompes à vide ?
Dans les pompes à vide lubrifiées à l'huile, l'huile joue un rôle essentiel :
- Lubrification:L'huile réduit la friction entre les pièces mobiles, ce qui contribue à prolonger la durée de vie de la pompe.
- Scellage:L’huile crée un joint pour minimiser les fuites, aidant la pompe à maintenir un vide élevé.
- Refroidissement:L'huile aide à dissiper la chaleur générée par les pièces mécaniques pendant le fonctionnement.
Raisons pour lesquelles l'huile est aspirée dans le tuyau
L'un des problèmes les plus courants rencontrés par les utilisateurs est l'aspiration d'huile dans le tuyau d'aspiration. Cela se produit généralement en raison d'une combinaison de facteurs, qui peuvent inclure un fonctionnement incorrect, une défaillance mécanique ou une négligence de maintenance. Examinons les causes les plus courantes :
1. Niveau d'huile incorrect
Maintenir le bon niveau d'huile Dans une pompe à vide, le niveau d'huile est crucial. Si le niveau d'huile est trop élevé, il peut déborder dans la zone d'aspiration de la pompe, ce qui peut éventuellement entraîner l'aspiration d'huile dans le tuyau.
- Niveau d'huile élevé:Si trop d'huile est ajoutée à la pompe, cela peut provoquer des éclaboussures, où l'huile est aspirée dans la chambre à vide et finit par être aspirée dans le tuyau.
- Niveau d'huile bas:Un niveau d'huile insuffisant peut également entraîner des problèmes, tels qu'une lubrification inadéquate, ce qui peut entraîner des dommages ou des fuites, provoquant l'aspiration d'huile dans des zones où elle ne devrait pas être.
Conseil: Suivez toujours les consignes du fabricant concernant le maintien d'un niveau d'huile adéquat. L'utilisation d'une jauge d'huile peut être un excellent moyen de garantir que le niveau d'huile est optimal.
2. Rétrodiffusion
Rétrodiffusion Cela se produit lorsque la vapeur d'huile de la pompe pénètre dans le système de vide. Cela se produit généralement dans les pompes à palettes rotatives lorsque la pression tombe en dessous de la plage de fonctionnement prévue de la pompe, ce qui provoque le déplacement de la vapeur d'huile vers l'arrière du système et dans le tuyau.
- Pièges inadéquats:Si votre système n'inclut pas les pièges ou filtres, la vapeur d'huile peut facilement circuler de la pompe à travers le tuyau, contaminant ainsi votre environnement de vide.
- Arrêt soudain:Lorsqu'une pompe à vide est arrêtée brusquement sans ventilation, cela peut entraîner un problème d'égalisation de pression, ce qui peut forcer l'aspiration d'huile dans le tuyau.
Prévention:Installation d'un éliminateur de brouillard d'huile ou un soupape anti-retour peut aider à atténuer les problèmes de reflux.
3. Défaillance du joint
Défaillances d'étanchéité Les fuites d'huile dans les pompes à vide sont une autre cause fréquente d'aspiration d'huile dans le tuyau. Les joints assurent que les différentes sections de la pompe sont efficacement séparées pour maintenir un bon fonctionnement.
- Joints usés:Au fil du temps, les joints peuvent s'user en raison de températures élevées, d'une contamination ou d'une simple usure mécanique. Des joints usés peuvent permettre à l'huile de fuir dans des zones où elle peut être aspirée dans le tuyau.
- Aubes endommagées:Dans les pompes à palettes rotatives, les palettes endommagées peuvent créer des espaces inappropriés ou même se casser, ce qui entraîne des conditions de vide inappropriées et l'aspiration d'huile dans le tuyau.

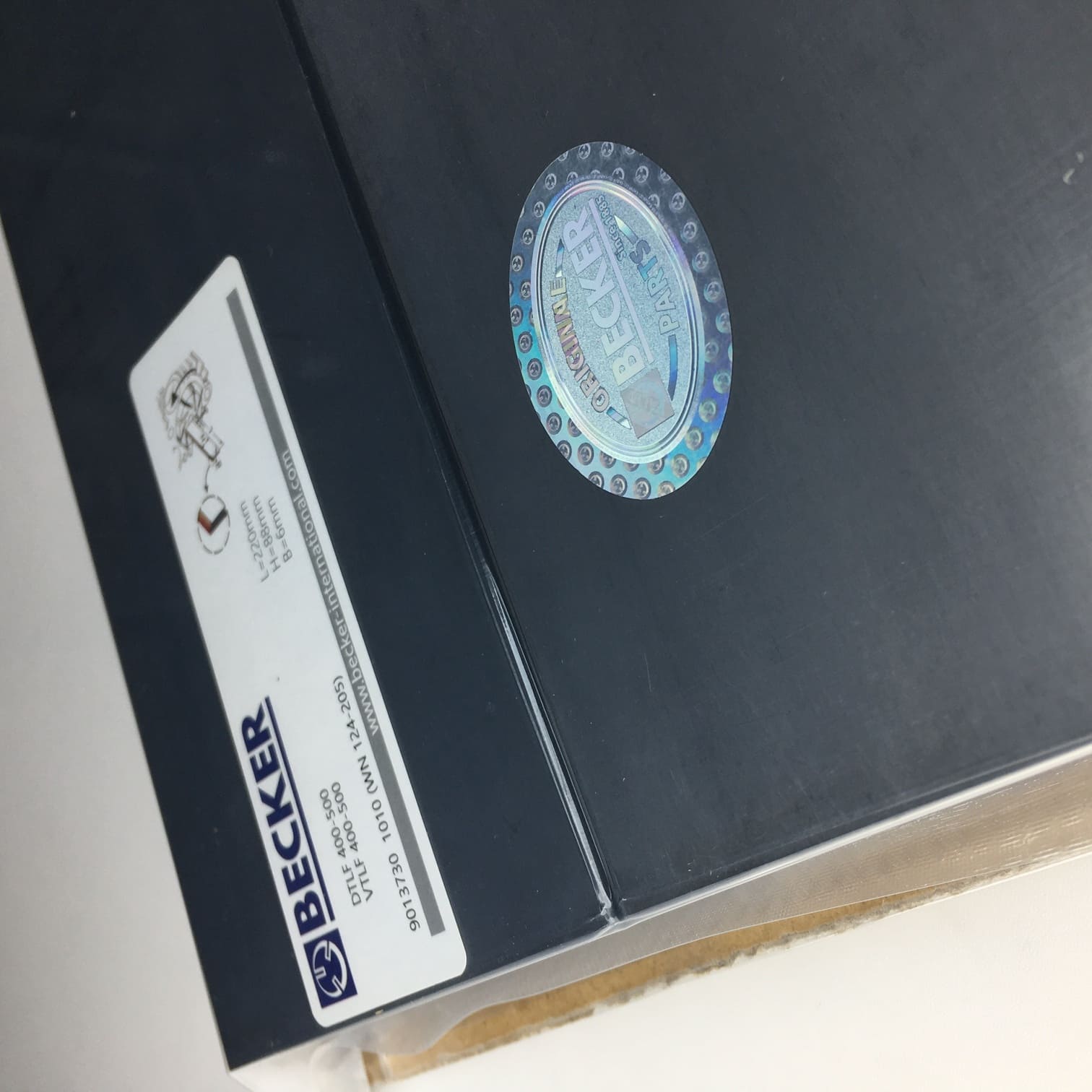

Conseil d'entretien: Vérifiez et remplacez régulièrement les joints et les palettes usés. Pensez à utiliser des palettes de haute qualité comme celles 90138800005 | WN 124-220 Jeu de 5 palettes Becker d'origine.
4. Fonctionnement sous une pression incorrecte
Les pompes à vide sont conçues pour fonctionner dans des conditions spécifiques plages de pressionUn fonctionnement en dehors de ces paramètres peut créer un déséquilibre, ce qui peut entraîner l'aspiration d'huile dans le tuyau.
- Une pression trop basse:L'utilisation de la pompe à une pression trop basse peut augmenter le risque de reflux d'huile dans le tuyau.
- Pression fluctuante:Des fluctuations de pression importantes peuvent également provoquer un déplacement erratique de l’huile à l’intérieur de la pompe, augmentant ainsi le risque de contamination de l’huile.
Solution: Maintenez des conditions de fonctionnement stables et assurez-vous que la pompe fonctionne dans la plage de pression recommandée. L'installation de mécanismes de contrôle de la pression peut aider à stabiliser le système.
5. Mauvais positionnement du tuyau
Le position du tuyau peut également être un facteur contribuant à l'aspiration d'huile. Si le tuyau d'aspiration est mal positionné, la gravité ou la force d'aspiration peut provoquer l'écoulement d'huile dans le tuyau.
- Angle incorrect:Les tuyaux placés sous le niveau du réservoir d'huile de la pompe peuvent permettre à l'huile de s'écouler facilement vers le côté vide pendant le fonctionnement ou l'arrêt.
- Tuyaux bloqués ou restreints:Les tuyaux obstrués peuvent créer une pression supplémentaire qui pourrait entraîner la remontée d'huile dans la conduite de vide.
Conseil: Placez toujours le tuyau d'aspiration au-dessus du niveau du réservoir d'huile et assurez-vous qu'il n'y a pas de restrictions pour empêcher le reflux d'huile.
Mesures préventives pour éviter l'aspiration d'huile dans le tuyau
Utiliser une valve anti-retour
Un soupape anti-retour est un élément essentiel qui empêche l'huile de refluer dans le système de vide lorsque la pompe est arrêtée. Cette vanne bloque le passage de l'huile dans le tuyau de vide lorsque la pompe est arrêtée.
- Vannes automatiques:De nombreuses pompes à vide modernes sont équipées de soupapes anti-retour qui s'activent automatiquement lorsque la pompe est arrêtée.
- Option de mise à niveau:Pour les pompes plus anciennes, envisagez d'installer une soupape anti-retour pour éviter la contamination de l'huile dans la conduite de vide.
Sélection d'huile appropriée
Choisir le la bonne huile est essentiel pour les performances de la pompe à vide et aide à minimiser le risque de contamination de l'huile dans le système.
- Huile à faible pression de vapeur:Utilisez de l'huile à faible pression de vapeur pour réduire le risque de reflux. Des produits comme huile de pompe triplement distillée sont formulés pour minimiser la vaporisation.
- Changer l'huile régulièrement:Le changement de l’huile aux intervalles recommandés garantit que les contaminants sont éliminés et que la pompe continue de fonctionner efficacement.
Pensez à utiliser des huiles sous vide de haute qualité disponibles auprès de fournisseurs réputés tels que Pièces de rechange pour pompe à vide pour des performances fiables.
Assurer un entretien régulier
Routine entretien est essentiel pour éviter les problèmes liés à l'huile dans les pompes à vide. Les tâches de maintenance comprennent :
- Vérification des joints et des soupapes:Inspectez régulièrement les joints et remplacez ceux qui sont usés ou endommagés.
- Surveillance du niveau d'huile: Maintenez toujours le niveau d'huile dans les limites spécifiées par le fabricant. L'ajout ou la vidange d'huile doit être effectué lorsque la pompe est éteinte et à température ambiante.
- Tuyaux de nettoyage:Nettoyez ou remplacez les tuyaux périodiquement pour éviter toute accumulation pouvant provoquer des blocages ou une pression indésirable.
FAQ
1. Qu’est-ce qui fait que l’huile est aspirée dans le tuyau à vide d’une pompe ?
L'huile est aspirée dans le tuyau d'aspiration en raison de problèmes tels que des niveaux d'huile incorrects, des défaillances des joints, un reflux, un positionnement incorrect du tuyau ou un fonctionnement sous une pression incorrecte. Le maintien de niveaux d'huile appropriés et l'utilisation d'une soupape anti-retour peuvent aider à prévenir ce problème.
2. Comment puis-je empêcher l’huile d’être aspirée dans le tuyau de ma pompe à vide ?
Pour éviter que l'huile ne soit aspirée dans le tuyau de votre pompe à vide, utilisez une valve anti-retour, assurez-vous que les niveaux d'huile sont corrects et maintenez les tuyaux positionnés au-dessus du niveau du réservoir d'huile. Un entretien régulier est également essentiel.
3. Pourquoi le niveau d’huile est-il important dans une pompe à vide ?
Il est important de maintenir un niveau d’huile approprié, car cela garantit une lubrification adéquate, une bonne étanchéité et empêche les débordements, qui peuvent entraîner une contamination de l’huile dans le système de vide.
4. Qu'est-ce que le reflux dans les pompes à vide ?
Le reflux se produit lorsque la vapeur d'huile passe de la pompe au système de vide. Cela peut contaminer la chambre à vide et les tuyaux, ce qui se produit souvent lorsque la pompe fonctionne en dessous de sa plage de pression idéale.
5. Dois-je remplacer fréquemment l’huile de ma pompe à vide ?
Oui, l'huile de la pompe à vide doit être remplacée à intervalles réguliers, comme indiqué par le fabricant. Une huile neuve garantit des performances optimales et réduit le risque de contamination.
Conclusion
L'huile est aspirée dans le tuyau d'aspiration est un problème courant qui peut avoir un impact significatif sur l'efficacité d'un système de pompe à vide. Ce problème résulte généralement d'un entretien inapproprié, de conditions de fonctionnement incorrectes ou de problèmes mécaniques tels que des joints usés et des niveaux d'huile inappropriés. En comprenant les causes potentielles et en adoptant des mesures préventives telles que l'utilisation d'un soupape anti-retour, en maintenant la bonne niveaux d'huile, et régulièrement inspection des joints, vous pouvez empêcher efficacement l’huile de contaminer votre système de vide.

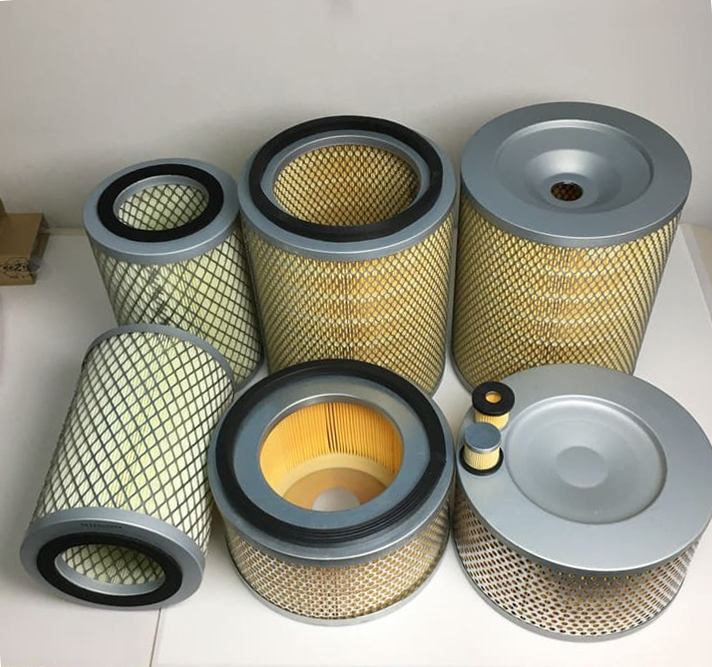

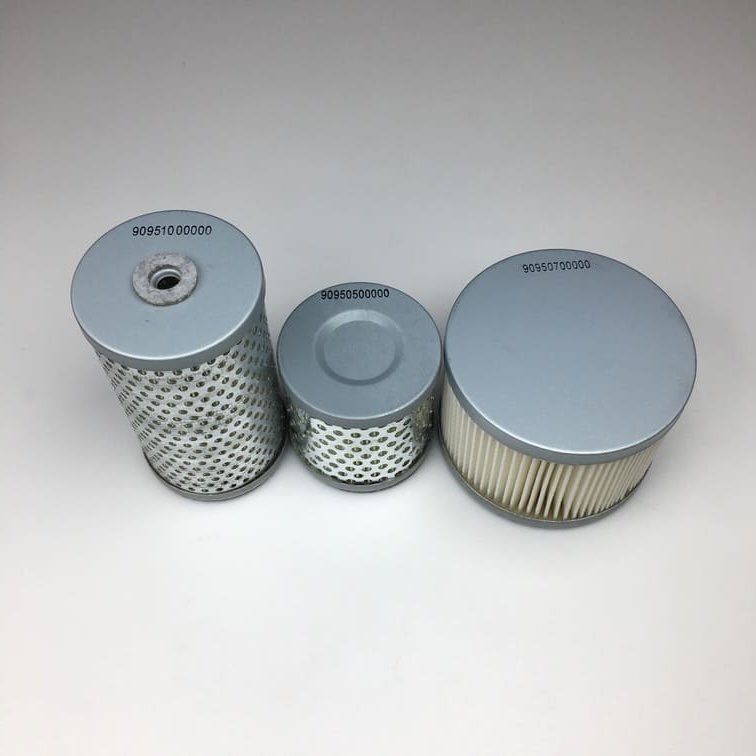

Pour des pièces de pompe à vide et des outils de maintenance de haute qualité, explorez des produits tels que Le filtre à air Becker remplace Becker 909540 pour garantir que votre système de vide continue de fonctionner de manière efficace et fiable.
Un entretien adéquat de votre pompe à vide garantira des performances optimales et aidera à éviter des réparations coûteuses, garantissant ainsi que vos systèmes d'aspiration continuent de fonctionner de manière optimale.
