Bomba de vácuo de palhetas rotativas: Como é que este compressor funciona?

Este artigo mergulha profundamente no mundo da bombas de vácuo de palhetas rotativasexplorando o seu funcionamento interno, benefícios e diversas aplicações. Quer seja um engenheiro experiente ou um simples curioso sobre estes essenciais cavalos de batalha industriais, este guia abrangente fornecerá informações valiosas sobre a razão pela qual esta tecnologia é tão crucial e como poderá beneficiá-lo. Obterá uma compreensão clara de funcionamento das bombas de vácuo de palhetas rotativas, os seus diferentes tipose porque é que são frequentemente a escolha preferida para várias necessidades de vácuo.

O que é uma bomba de vácuo de palhetas rotativas?

UM bomba de vácuo de palheta rotativa é um tipo de bomba de deslocamento positivo que é conhecida pela sua eficiência na criação de ambientes de vácuo. Palheta são amplamente utilizadas em todos os sectores. O coração desta bombear reside na sua rotor, que está posicionado excentricamente dentro de um caixa cilíndrica. Montagem de palhetas para este rotor deslizam para dentro e para fora, criando câmaras que prendem e compressa ar, acabando por gerar um vácuo. Estes bombas são conhecidos pela sua fiabilidade, durabilidade e capacidade de alcançar um maior vácuo em comparação com outros bombear desenhos. A bomba de palhetas é um tipo de bomba que se destaca em várias aplicações.

"As bombas de vácuo de palhetas rotativas são os heróis desconhecidos de muitos processos industriais. A sua capacidade de criar e manter o vácuo é essencial para tudo, desde o embalamento de alimentos ao fabrico de semicondutores." - Dra. Emily Carter, especialista em tecnologia de vácuo.

O rotor é posicionado na parte superior do cilindro, e como o o rotor gira, o palhetas são projectados para fora e deslizam contra a superfície interna do cilindro. Uma célula é formada entre dois palhetascom um volume que muda constantemente durante a rotação.

Como funcionam as bombas de palhetas rotativas?

A magia de bombas de palhetas rotativas reside no seu design simples mas engenhoso. Imagine um cilindro com um rotor no interior, mas este rotor não está centrado. É colocado descentrado ou excentricamente. As ranhuras são cortadas no rotore, dentro destas ranhuras, são rectangulares palhetas. Como o rotor gira, força centrífuga empurra estes palhetas para fora. O bombear tem um entrada e tomada.

Esses palhetas deslizar contra o do cilindro parede interior, criando câmaras seladas. O ar é aspirado para o interior da bombear através do porta de entrada no aspiração lado. Como o rotor O ar comprimido é expelido através de um tubo de ar comprimido, que continua a rodar, diminuindo o volume destas câmaras e comprimindo o ar. Finalmente, o ar comprimido é forçado a sair através da descarga ou escape válvula. Este ciclo contínuo de aspiração, compressão, e descarga é o que permite que o bombear para criar um vácuo. Este processo demonstra como um bomba de palhetas rotativas é utilizado. O bomba de palhetas é um tipo de bomba de deslocamento positivoo que significa que retém uma quantidade fixa de fluido e depois força (desloca) esse volume retido para o descarga tubo.

Quais são os diferentes tipos de bombas de palhetas rotativas?

Não existe apenas um tipo de bomba de palhetas rotativas. Existem várias configurações, cada uma adaptada a necessidades específicas. Bombas de palhetas rotativas são utilizados para muitas tarefas. Eis alguns exemplos comuns tipos de bombas de palhetas rotativas:

• Bombas de palhetas rotativas de estágio único: A conceção mais básica, adequada para aplicações que requerem níveis de vácuo moderados. Bombear o trabalho é coerente.
• Bombas de palhetas rotativas de dois estágios: Esses bombas oferecem capacidades de vácuo mais profundas através da utilização de dois palheta rotativa fases em série.
• Bombas de palhetas rotativas lubrificadas com óleo: Esses bombas utilizar óleo para lubrificar o palhetas e selar as câmaras, resultando num melhor desempenho e longevidade do vácuo. Este bombear é muito útil.
• Bombas de palhetas rotativas secas: Concebidos para um funcionamento sem óleo, estes bombas utilizar autolubrificantes palheta materiais, tornando-os ideais para aplicações em que a contaminação por óleo é uma preocupação. Estes bombas incluem um desenho especial.

Cada tipo tem os seus pontos fortes e é escolhido com base em factores como o nível de vácuo necessário, a presença de gases ou vapores e considerações de manutenção.

Quais são as principais vantagens das bombas de palhetas rotativas?

Bombas de palhetas rotativas apresentam uma série de vantagens que as tornam uma escolha popular. Eis algumas das principais vantagens:

1. Design simples: A sua construção relativamente simples, com menos peças móveis, traduz-se numa maior fiabilidade e numa menor necessidade de manutenção. Isto faz com que os palheta muito fiável.
2. Alta eficiência: Bombas de palhetas rotativas são conhecidos pelo seu funcionamento eficiente, exigindo menos potência do que outras bombas de capacidade comparável. O bombear é muito poderoso.
3. Auto-primação: Maioria bombas de palhetas rotativas são auto-ferranteou seja, podem começar a bombear mesmo quando não há fluido no entrada linha.
4. Fluxo suave e sem pulsação: Proporcionam um fluxo consistente e suave, ao contrário de outros bombear tipos que produzem uma saída pulsante.
5. Geração de vácuo: São excelentes para gerar e manter condições de vácuo. Bombas de palhetas rotativas são utilizados para gerar condições de vácuo.
6. Funcionamento silencioso: As bombas de palhetas rotativas apresentam níveis de ruído superiores aos de outras bombas.
7. Aplicações hidráulicas: Estas bombas são frequentemente utilizadas em sistemas hidráulicos. A bomba é utilizada em muitos sítios.

Como é que as bombas de palhetas rotativas e os compressores diferem?

Embora ambos bombas de palhetas rotativas e compressores utilizar a rotação palhetas para mover fluidos, as suas funções primárias são diferentes. A bomba de palhetas rotativas é concebido para transferir líquidos ou criar vácuo, enquanto um compressor centra-se no aumento da pressão dos gases. Palheta As bombas podem também atuar como compressores.

• Bombas de vácuo são utilizados para remover as moléculas de ar ou de gás de um volume selado, criando um vácuo parcial.
• CompressoresPor outro lado, são utilizados para reduzir o volume de um gás e aumentar a sua pressão.

Bombas de palhetas rotativas são utilizados em várias aplicações, incluindo a direção assistida para automóveis e aparelhos de ar condicionado. Este facto realça a conceção da bomba de palhetas e a sua versatilidade.

Quais são algumas das utilizações comuns da tecnologia de palhetas rotativas?

A versatilidade do palheta rotativa estende-se a uma vasta gama de sectores. Alguns exemplos notáveis utilizações das palhetas rotativas tecnologia incluem:

• Embalagem a vácuo: Criação de ambientes selados a vácuo para conservação de alimentos e embalagem de produtos. O bomba de vácuo é fundamental aqui.
• Fabricação de semicondutores: Manutenção de ambientes limpos e sem partículas para processos de fabrico delicados.
• Equipamento médico: Alimentação de dispositivos de sucção, ventiladores e outros instrumentos médicos. O bombear é vital para utilizações médicas.
• Processamento químico: Manuseamento de produtos químicos corrosivos ou sensíveis em vários processos.
• Impressão: Utilizado nas prensas de impressão para manusear papel e tinta. O bombear contribui para o bom funcionamento.
• Refrigeração e Ar Condicionado: A bomba pode ser utilizada em aparelhos de ar condicionado e de refrigeração.

Estes são apenas alguns exemplos, e as aplicações continuam a crescer à medida que a tecnologia avança.

Qual é o princípio de funcionamento das bombas de palhetas rotativas?

O princípio de funcionamento de bombas de palhetas rotativas gira em torno do conceito de deslocamento. Como o rotor voltas, o palhetas deslizam para dentro e para fora, criando câmaras ou "células" entre os palhetas, rotor, e cilindro parede. O ar entra pela entrada para uma célula até que a lâmina traseira passe a porta de entrada. Nesta altura, a célula atingiu o seu volume máximo de ar. Devido à centrifugação força, o palhetas deslizantes e manter o contacto.

A célula afasta-se então da porta, e o volume torna-se cada vez mais pequeno, fazendo com que o ar seja comprimido e a pressão aumente. O ar é então empurrado para fora através da escape porta. Este ciclo repete-se continuamente, permitindo que o bombear para mover fluidos ou criar vácuo. Tecnologia de palhetas rotativas é eficiente.

Quais são as principais vantagens das bombas de palhetas rotativas?

Bombas de palhetas rotativas proporcionam uma multiplicidade de benefícios que contribuem para a sua utilização generalizada:

• Fiabilidade: A sua conceção simples e construção robusta conduzem a um desempenho fiável e a um tempo de inatividade mínimo.
• Eficiência: Oferecem uma elevada eficiência volumétrica, o que significa que podem mover um grande volume de fluido com um consumo de energia relativamente baixo. Bombear a eficiência é crucial.
• Versatilidade: Podem manusear uma vasta gama de fluidos, incluindo líquidos e gases, e podem ser utilizados tanto para aplicações de vácuo como de pressão. O bombear é muito adaptável.
• Tamanho compacto: Bombas de palhetas rotativas são frequentemente mais compactos do que outros bombear tipos com capacidades semelhantes. O bombear economiza espaço.
• Baixo ruído e vibração: Funcionam de forma relativamente silenciosa e com vibrações mínimas. O bombear é de fácil utilização.

Porque é que as bombas de palhetas rotativas são preferidas para obter um vácuo mais elevado?

Quando se trata de gerar um maior vácuo, bombas de palhetas rotativas, em particular os modelos lubrificados a óleo, têm frequentemente um desempenho superior a outros bombear tipos. O óleo contido nestes bombas desempenha um papel crucial:

• Vedação: O óleo cria uma vedação apertada entre o palhetas e o cilindro minimizando as fugas e melhorando o desempenho do vácuo. Palheta A vedação é importante.
• Lubrificação: O óleo lubrifica as peças móveis, reduzindo a fricção e o desgaste, o que contribui para uma maior duração do produto. bombear tempo de vida.
• Arrefecimento: O óleo ajuda a dissipar o calor gerado durante o funcionamento, evitando que o bombear de sobreaquecimento. Bombear o arrefecimento é essencial.

Estes factores combinam-se para permitir bombas de palhetas rotativas lubrificadas com óleo para atingir níveis de vácuo mais profundos em comparação com muitos outros bombear desenhos. Bombas de palhetas rotativas são utilizados para obter um maior vácuo.

Onde são utilizadas as bombas e os compressores de palhetas rotativas?

Bombas de palhetas rotativas e compressores são utilizados numa gama surpreendentemente diversificada de aplicações, incluindo:

• Automotivo: Sistemas de direção assistida, transmissão automática bombas, e ar condicionado compressores.
• Industrial: Máquinas de embalagem a vácuo, prensas de impressão, sistemas de transporte pneumático e sistemas de vácuo.
• Médico: Aspiração bombasventiladores e outros dispositivos médicos.
• HVAC: Sistemas de refrigeração e aparelhos de ar condicionado.
• Laboratório: Fornos de vácuo, liofilizadores e outros equipamentos científicos.

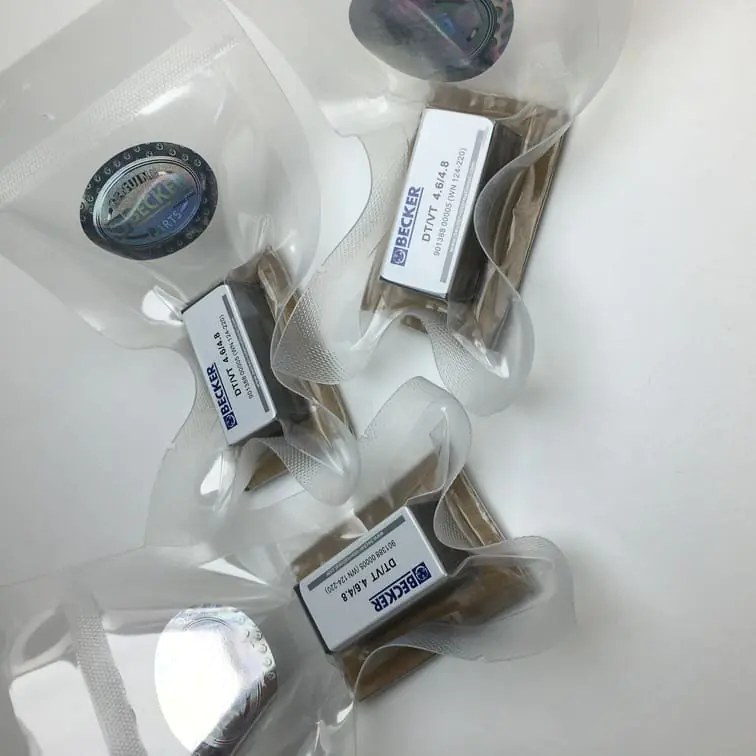

Se necessitar de peças de substituição, tais como palhetas de vácuo originais Rietschle, ou palhetas de vácuo Orion originais para manutenção, pode encontrá-los em vacuumpumppart.com. Eles também oferecem palhetas de vácuo originais Busch, e palhetas de vácuo Becker originais. Estas ligações permitem um acesso fácil a componentes essenciais, garantindo que as suas bombas continuam a funcionar de forma eficiente.

Resumo

• Bombas de vácuo de palhetas rotativas são positivos bombas de deslocamento conhecidos pela sua eficácia na criação de ambientes de vácuo.
• O bombear utiliza um rotor com palhetas que deslizam para dentro e para fora, criando câmaras que prendem e compressa ar.
• Diferentes tipos de bombas de palhetas rotativas existem, incluindo variações de uma fase, duas fases, lubrificadas a óleo e secas.
• Vantagens das bombas de palhetas rotativas incluem design simples, alta eficiência, auto-ferrante capacidade, fluxo suave e geração de vácuo.
• Bombas de palhetas rotativas são utilizados para transferir líquidos ou criar vácuo, enquanto compressores aumentar a pressão do gás.
• Comum utilizações das palhetas rotativas incluem a embalagem a vácuo, o fabrico de semicondutores, o equipamento médico, o processamento químico e a impressão.
• O princípio de funcionamento implica uma atitude positiva deslocamento, onde as câmaras criadas pelo palhetas reter e deslocar o fluido ou criar um vácuo.
• Chave vantagens das bombas de palhetas rotativas são a fiabilidade, a eficiência, a versatilidade, o tamanho compacto e o baixo ruído/vibração.
• Bombas de palhetas rotativas lubrificadas a óleo são preferíveis para obter um maior vácuo devido às propriedades de vedação, lubrificação e arrefecimento do óleo.
• Bombas de palhetas rotativas e compressores são utilizados em aplicações automóveis, industriais, médicas, de AVAC e laboratoriais.
