Guide des aubes directrices des pompes à palettes variables : un guide complet
Cet article propose une exploration détaillée des aubes directrices des pompes à palettes, expliquant leur fonction, leur conception et leur importance dans diverses applications. Que vous soyez ingénieur, étudiant ou simplement curieux de savoir comment fonctionnent ces composants, ce guide offre des informations précieuses sur le rôle essentiel qu'ils jouent dans l'optimisation des performances et de l'efficacité des pompes. Lisez la suite pour découvrir comment les aubes directrices améliorent la dynamique des fluides, réduisent les pertes d'énergie et contribuent à l'efficacité globale des pompes à palettes.
Qu'est-ce qu'une girouette ?
UN girouette est un objet large, plat, généralement mince, attaché à un axe rotatif ou à un cadre. Aubes On les retrouve généralement dans les machines et les appareils tels que les éoliennes, les turbines et les pompes. Ils peuvent être utilisés de diverses manières pour déplacer ou diriger des fluides comme l'air, l'eau ou d'autres liquides. Les aubes peuvent également être une surface plate ou incurvée fixée à un bras rotatif dans une turbine ou un pompe pour diriger le flux de fluide.
Le objectif principal d'une girouette est d'interagir avec un fluide pour générer un mouvement ou pour changer la direction du fluide. Par exemple, dans une éolienne, aubes capturer le direction du vent et convertit son énergie cinétique en mouvement de rotation, qui peut être utilisé pour produire de l'électricité ou effectuer d'autres tâches mécaniques. Dans les turbines et pompes, aubes sont placés stratégiquement pour diriger le flux de fluide, optimisant ainsi l'efficacité et les performances.
Aubes sont généralement constitués de matériaux tels que le métal, le plastique ou des substances composites, en fonction de l'application et du type de fluide avec lequel ils interagissent. La conception et le matériau de aubes sont choisis pour maximiser leur durabilité et leur efficacité. La forme d'un girouette peut varier ; il peut être plat, courbé ou torsadé, en fonction de sa fonction spécifique et de la dynamique des fluides souhaitée.
Le mot «girouette" peut également faire référence à la partie plate d'un plume, qui aide un oiseau à voler, ou à le guider ailette sur un projectile comme une flèche ou un missile, ce qui aide stabiliser son vol.
Qu'est-ce qu'une pompe à palettes ?
UN pompe à palettes est un type de déplacement positif pompe qui utilise aubes monté sur un rotor pour déplacer des fluides. aubes sont souvent rectangulaires et glissent dans et hors des fentes du rotor. Comme le rotor tourne, le aubes maintenir le contact avec le corps de pompe, créant des chambres qui transportent le fluide de la entrée au sortie.
Pompes à palettes sont conçus pour traiter une grande variété de fluides, y compris ceux à viscosité faible à moyenne. Ils sont connus pour leur capacité à créer un débit constant et à maintenir pressionCes pompes sont couramment utilisées dans hydraulique systèmes, direction assistée automobile et carburant pompes.
L'efficacité d'un pompe à palettes dépend de l'étanchéité entre le aubes et le corps de pompe. Ce sceau aide minimiser fuite interne et assure que la fluide est transporté efficacement du côté aspiration vers le côté refoulement. aubes créer une série de chambres en expansion et en contraction qui attirent l' fluide à la entrée et poussez-le vers l'extérieur sortie, créant un flux fluide et continu.
Comment fonctionnent les aubes directrices ?
Guide aubes sont des composants stationnaires dans un pompe ou une turbine conçue pour diriger le flux de fluide. Dans un pompe à palettes, aubes directrices sont positionnés à la entrée et sortie pour optimiser le flux de fluide dans et hors de la chambre de pompage. Ils aident à diriger le fluide vers les lames rotatives, à réduire turbulenceet améliorent les performances globales de la pompe. Ils sont parfois utilisés pour ajuster le débit ou pression en changeant leur position ou angle, c'est à dire, angle de la pale. Cela peut être fait manuellement ou automatiquement à l'aide d'actionneurs.
Aubes directrices travailler en redirigeant le fluide lorsqu'il entre ou sort du pompe. Au entrée, ils guident le fluide vers le rotor lames à un angle optimal, réduisant les pertes d'énergie et augmentant l'efficacité. sortie, aubes directrices aider à convertir l'énergie cinétique de la fluide dans énergie de pression, améliorant encore les performances de la pompe.
Le position et l'angle de la aubes directrices sont essentiels à leur efficacité. Ils sont soigneusement conçus et positionnés pour assurer un écoulement fluide et efficace. Dans certains systèmes, les angle de la pale peut être ajusté pour contrôler le débit ou pression de la fluide.
Quels sont les différents types d'ailettes ?
Aubes Les électrodes sont disponibles dans différentes formes et tailles, chacune étant conçue pour des applications spécifiques. Certains types courants incluent :
- Aubes radiales : Ces aubes sont droits et s'étendent radialement à partir du centre de la rotorIls sont de conception simple et sont souvent utilisés dans les centrifugeuses. pompes.
- Ailettes recourbées vers l'arrière : Ces aubes courbe dans le sens contraire de la rotation. Ils sont couramment utilisés dans les centrifugeuses pompes pour améliorer l'efficacité et réduire le bruit.
- Aubes courbées vers l'avant : Ces aubes courbe dans le sens de rotation. Ils sont utilisés dans les applications où des débits élevés sont nécessaires à faible pression.
- Ailettes réglables : Ces aubes peut être utilisé pour changer leur angle ou position pour contrôler le débit ou pressionIls sont souvent utilisés dans variable déplacement pompes.
- Aubes directrices de buse : Le aubes se trouvent souvent dans moteurs à réaction et des turbines à gaz. Aubes directrices de buse sont des composants stationnaires qui dirigent le flux de gaz chauds sur les pales de la turbineIls jouent un rôle critique en convertissant l’énergie thermique des gaz d’échappement en travail mécanique.
Aubes peuvent également être classés par leur matériau de construction, comme le métal, le plastique ou les matériaux composites. Le choix du matériau dépend de l'application et du type de fluide en cours de manipulation.
Quels sont les avantages de l’utilisation d’aubes directrices ?
En utilisant aubes directrices dans pompes et les turbines offrent plusieurs avantages :
- Efficacité améliorée : Aubes directrices aider à optimiser le flux de fluide, réduisant les pertes d’énergie et améliorant l’efficacité globale du système.
- Turbulence réduite : En dirigeant le fluide doucement, aubes directrices minimiser turbulence et du bruit.
- Contrôle de flux : Réglable aubes directrices fournir un moyen de contrôler le débit et pression de la fluide.
- Performances améliorées : Aubes directrices aide convertir l'énergie cinétique de la fluide dans énergie de pression, améliorant les performances de pompe ou turbine.
- Stabilisation: Les aubes aident stabiliser le flux de fluide, en particulier dans les virages et dans les trajectoires d'écoulement complexes.
Les avantages spécifiques de l'utilisation aubes directrices dépendent de l'application et de la conception du système. En général, ils jouent un rôle critique pour optimiser le débit des fluides et améliorer les performances.
Quels sont les inconvénients de l’utilisation d’aubes directrices ?
Alors que aubes directrices offrent de nombreux avantages, mais présentent également des inconvénients potentiels :
- Complexité: Installation aubes directrices peut ajouter de la complexité à la conception et à la fabrication de pompes et des turbines.
- Coût: La complexité ajoutée peut augmenter le coût du système.
- Entretien: Réglable aubes directrices peut nécessiter plus d'entretien par rapport aux fixes aubes.
- Stresser: En haut-vitesse applications, aubes directrices peut subir des dommages mécaniques importants stresser, ce qui peut entraîner une usure au fil du temps.
- Pertes d'énergie: Alors que aubes directrices sont conçus pour minimiser pertes d'énergie, ils peuvent parfois introduire des pertes supplémentaires dues au frottement et turbulence s'il n'est pas conçu et installé correctement.
Il est important de peser les avantages et les inconvénients de l'utilisation aubes directrices lors de la conception d'un pompe ou système de turbine.
Comment les aubes directrices sont-elles conçues et fabriquées ?
La conception de aubes directrices est un processus complexe qui implique une prise en compte minutieuse de la dynamique des fluides, des propriétés des matériaux et des techniques de fabrication. Les concepteurs utilisent des simulations de dynamique des fluides numérique (CFD) pour modéliser l'écoulement des fluides. fluide à travers le pompe ou turbine et optimiser la forme et position de la aubes.
Aubes directrices sont généralement fabriqués à partir de matériaux qui peuvent résister à les conditions de fonctionnement du système, telles que températures élevées, pressionet des fluides corrosifs. Les matériaux courants comprennent l'acier inoxydable, l'aluminium et divers alliages. Le processus de fabrication peut impliquer des techniques de moulage, d'usinage ou de fabrication additive.
Le épaisseur et la finition de surface de la aubes directrices sont également des facteurs importants dans leurs performances. Une finition de surface lisse aide à réduire la friction et turbulence, tandis que le approprié épaisseur assure durabilité et résistance.
Quelles sont les applications des aubes directrices ?
Aubes directrices sont utilisés dans une large gamme d’applications, notamment :
- Pompes centrifuges : Aubes directrices aider directement fluide flux et améliorer l'efficacité de la centrifugeuse pompes.
- Pompes à flux axial : En flux axial pompes, aubes directrices sont habitués à réorienter le fluide et convertir l'énergie cinétique dans énergie de pression.
- Turbines à gaz : Aubes directrices de buse sont des composants essentiels des turbines à gaz, dirigeant les gaz chauds sur les pales rotatives.
- Moteurs à réaction : Aubes directrices sont utilisés dans le compresseur et des sections de turbine de moteurs à réaction pour optimiser le flux d'air et améliorer les performances.
- Turbines hydrauliques : Aubes directrices sont utilisés pour contrôler le flux d'eau sur les pales des turbines des centrales hydroélectriques.
- Aviation: Aubes directrices jouer un rôle critique dans moteurs à réaction, dirigeant le flux d'air à travers le moteur et sur le lames rotatives.
- Éoliennes:Dans les éoliennes, aubes sont utilisés pour orienter la turbine vers la direction du vent, maximisant la capture d'énergie.
- Systèmes CVC: Aubes sont parfois utilisé dans les systèmes de chauffage, de ventilation et de climatisation (CVC) pour diriger le flux d'air et améliorer l'efficacité.
Ce ne sont là que quelques exemples des nombreuses applications de aubes directricesLeur capacité à optimiser le flux de fluides en fait des composants précieux dans diverses industries.
Comment entretenir et dépanner les aubes directrices ?
Un bon entretien de aubes directrices est essentiel pour garantir la performance et la fiabilité à long terme de pompes et des turbines. Des inspections régulières doivent être effectuées pour vérifier l'usure, la corrosion ou les dommages aubes.
Dépannage aube directrice les problèmes peuvent impliquer la vérification de la position et angle réglable aubes, en inspectant les blocages ou les obstructions dans le trajet d'écoulement et en vérifiant le bon fonctionnement des actionneurs ou d'autres mécanismes de contrôle.
Dans certains cas, il peut être nécessaire de remplacer les pièces usées ou endommagées. aubes directricesCela doit être fait en suivant les recommandations du fabricant et en utilisant des outils et des techniques appropriés.
| Fonctionnalité | Description |
|---|---|
| Matériel | Généralement fabriqués à partir de matériaux durables tels que l'acier inoxydable, l'aluminium ou des matériaux composites pour résister aux températures élevées, à la pression et aux fluides corrosifs. |
| Forme | Conçu pour assurer une direction optimale du flux de fluide. Les formes peuvent être radiales, courbées vers l'arrière, vers l'avant ou réglables, selon l'application. |
| Fonction | Diriger le flux de fluide (ou de gaz) pour améliorer l'efficacité, réduire les turbulences et convertir l'énergie cinétique en énergie de pression. Ils peuvent également contrôler le débit et la pression en ajustant leur position ou leur angle. |
| Placement | Positionné à l'entrée et à la sortie des pompes et des turbines pour optimiser l'entrée et la sortie des fluides. |
| Types | Aubes directrices radiales, courbées vers l'arrière, courbées vers l'avant, réglables et à buse. Chaque type a une fonction spécifique dans différentes applications. |
| Avantages | Améliorez l'efficacité, réduisez les turbulences, contrôlez le débit, améliorez les performances globales et stabilisez le débit des fluides. |
| Inconvénients | Peut augmenter la complexité de la conception et de la fabrication, entraîner des coûts potentiellement plus élevés, peut nécessiter davantage d'entretien (en particulier les aubes réglables) et peut subir des contraintes dans les applications à grande vitesse. |
| Applications | Largement utilisé dans les pompes centrifuges et à flux axial, les turbines à gaz, les moteurs à réaction, les turbines hydrauliques, l'aviation, les éoliennes et les systèmes CVC. |
| Fabrication | Fabriqué par moulage, usinage ou fabrication additive. La conception implique des simulations de dynamique des fluides numérique (CFD) pour optimiser la forme et la position. |
| Entretien | Inspections régulières pour détecter l'usure, la corrosion ou les dommages. Le dépannage comprend la vérification de la position des aubes, de leur angle, des blocages et des mécanismes de contrôle. Le remplacement peut être nécessaire pour les aubes usées ou endommagées. |
Conclusion
En conclusion, aubes directrices jouent un rôle essentiel dans l’optimisation des performances de pompes et des turbines. Ils aident à diriger le flux de fluide, à réduire turbulence, améliorer l'efficacité et contrôler le débit et pressionBien qu'ils ajoutent de la complexité au système, les avantages qu'ils procurent l'emportent souvent sur les inconvénients. Une conception, une fabrication et une maintenance appropriées aubes directrices sont indispensables pour assurer leur efficacité et leur longévité.
Principaux points à retenir
- Aubes directrices sont des composants essentiels pompes et des turbines, optimisant l'écoulement des fluides et améliorant les performances.
- Il existe différents types de aubes, y compris radial, courbé vers l'arrière, courbé vers l'avant et réglable aubes, chacun conçu pour des applications spécifiques.
- En utilisant aubes directrices offre des avantages tels qu'une efficacité améliorée, une réduction turbulence, contrôle du flux et performances améliorées.
- Inconvénients potentiels de aubes directrices incluent une complexité accrue, des coûts, des exigences de maintenance et des éléments mécaniques stresser.
- Aubes directrices sont conçus à l'aide de simulations de dynamique des fluides numérique (CFD) et fabriqués à partir de matériaux durables pour résister à conditions de fonctionnement.
- Aubes directrices sont utilisés dans diverses applications, notamment les flux centrifuges et axiaux pompes, turbines à gaz, moteurs à réaction, hydraulique turbines, aviation, et des éoliennes.
- Entretien et dépannage appropriés aubes directrices sont essentiels pour les performances et la fiabilité à long terme.
- Pompes à palettes sont des pompes volumétriques qui utilisent des aubes montées sur un rotor pour déplacer des fluides.
- Des palettes réglables peuvent être utilisées pour modifier leur angle ou leur position afin de contrôler le débit ou la pression.
Liens internes :

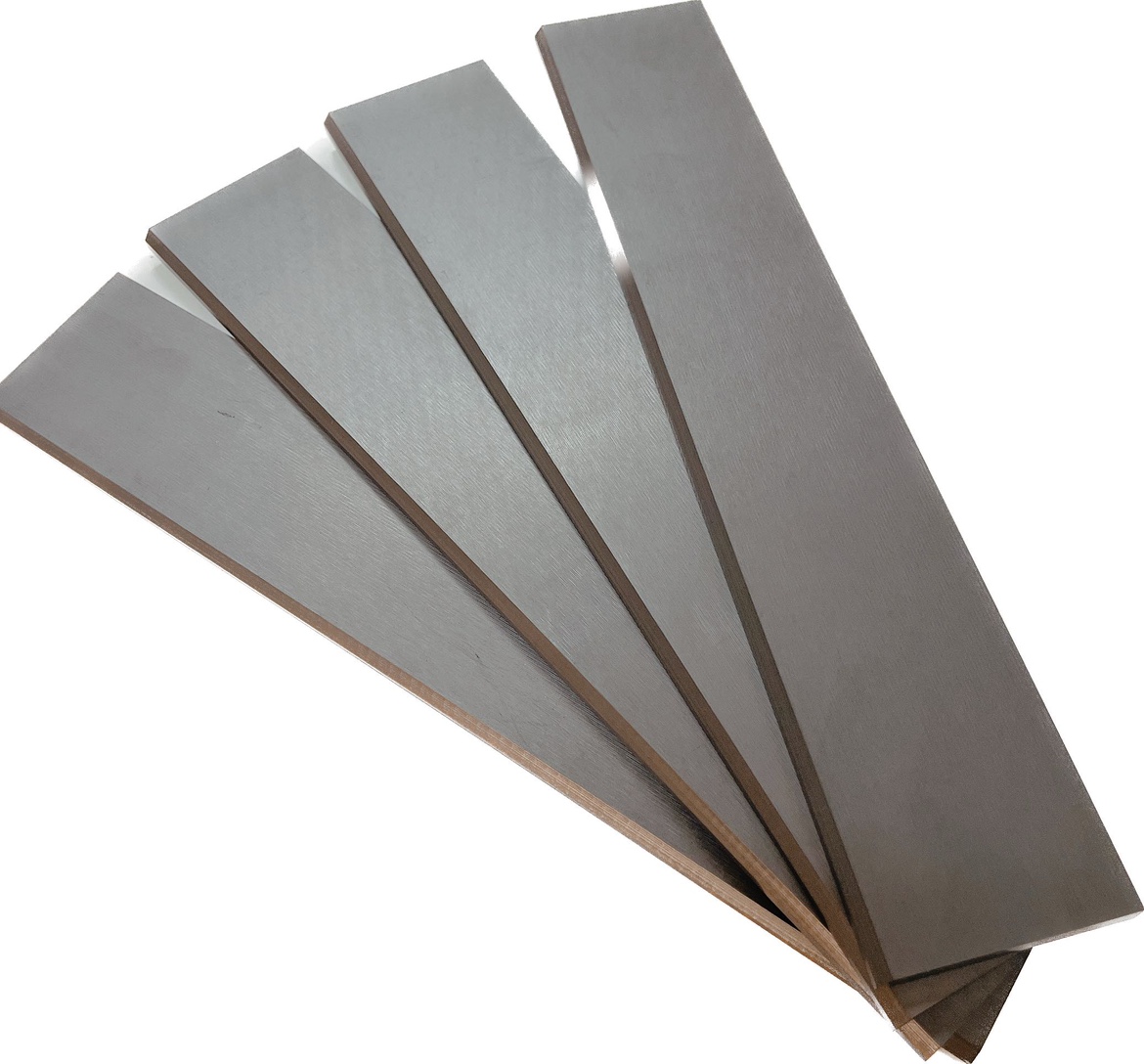

- En savoir plus sur Ailettes en carbone

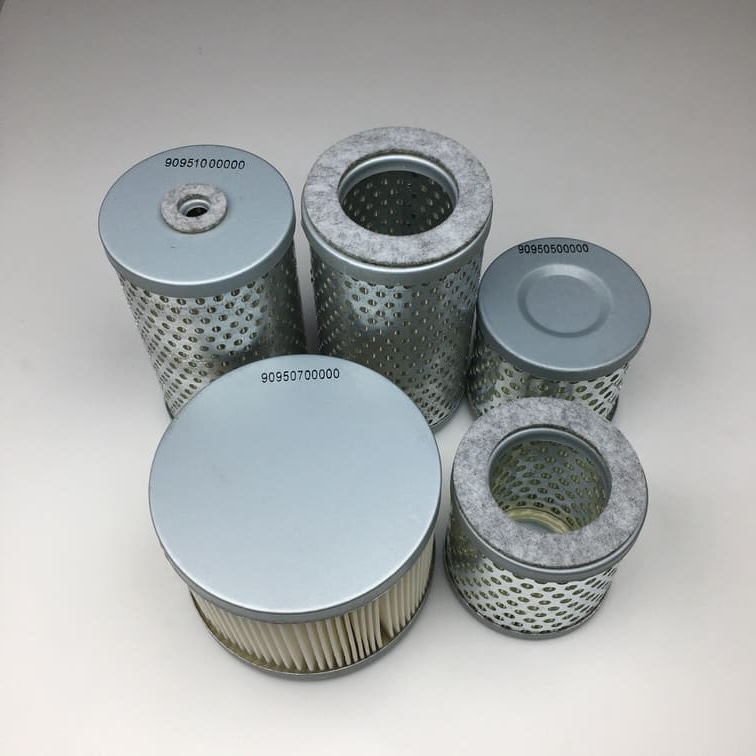

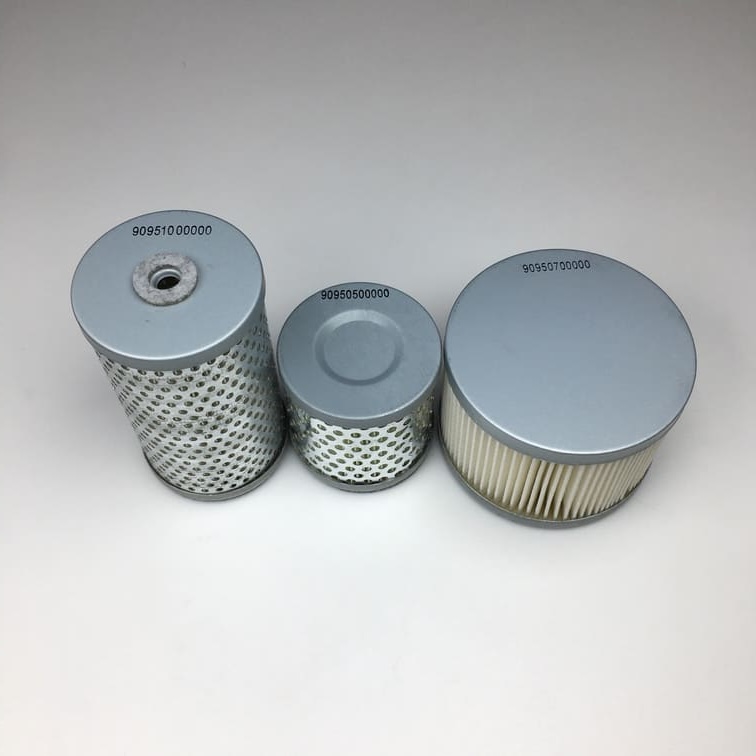

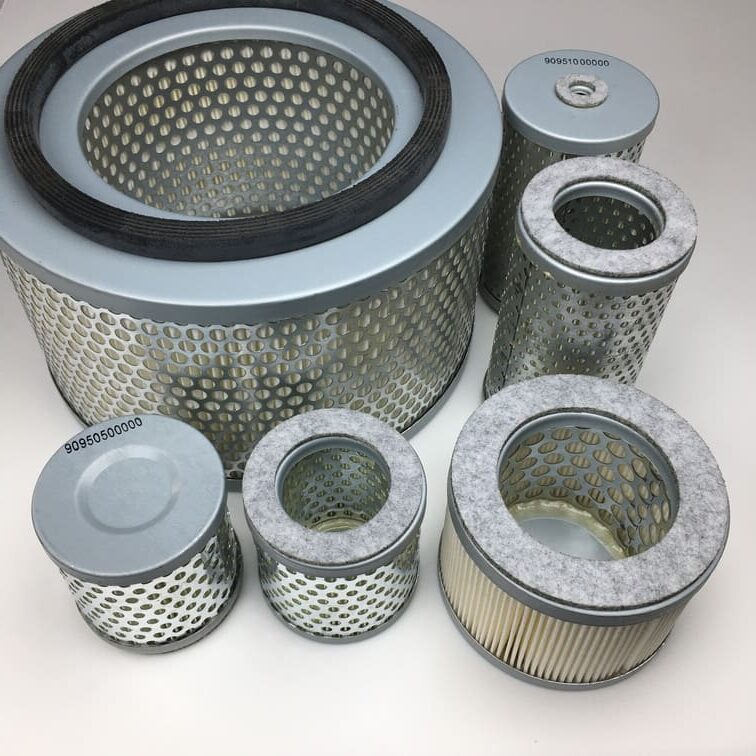

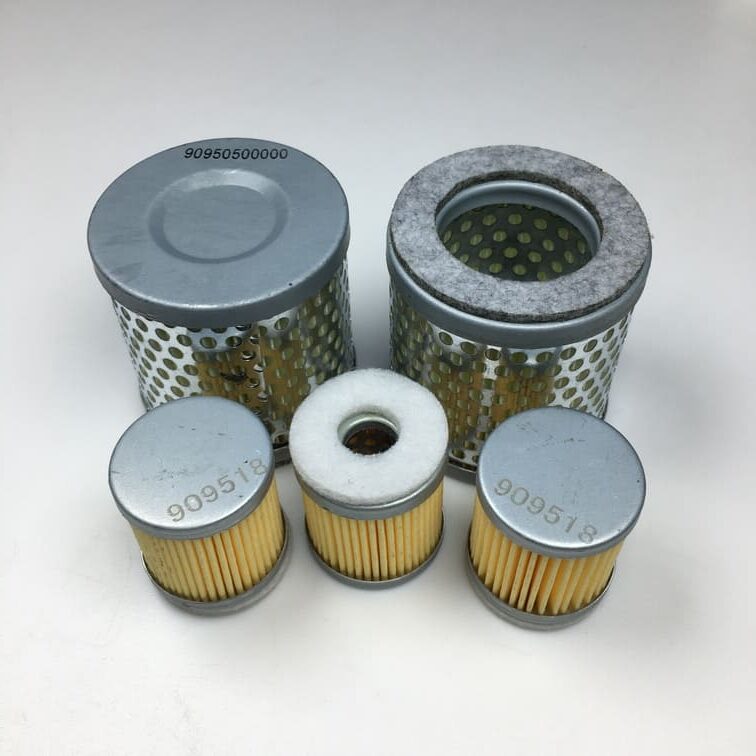

- Trouver un remplaçant Filtre à air Becker
- Filtre à air Rietschle remplace Rietschle 731148
- 0722000016 Jeu de 4 palettes à vide Busch d'origine

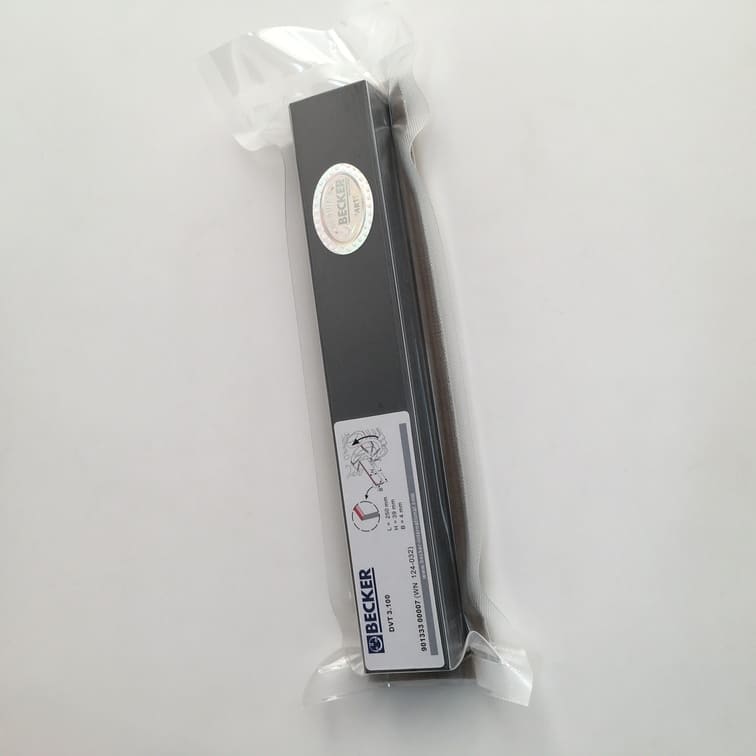

- 90133300007 | WN 124-032 Jeu de 7 palettes Becker d'origine
